Restauration d'un des derniers loudes de Kerkennah

Les plans de forme et de charpente du Loud

Le plan de forme a été réalisé par Guy BROUET. Il a relevé les mesures du bateau de façon très précise et détaillée sur 17 profils transversaux répartis sur tout le long de la coque avec l’aide précieuse de Jacques et de Robert.

Il a transformé son salon en table à tracer pour dessiner les profils à l’échelle un. Plus de 250 heures ont été nécessaires pour réaliser ce travail !

Le plan de forme d’un loude n’avait jamais été fait auparavant, les charpentiers de Kerkennah travaillaient sans plan, ils se transmettaient de générations en générations les gabarits servant à fixer les formes du bateau.
Il sera maintenant possible de tracer en grandeur nature toutes les membrures d’un loude et de garder ainsi la mémoire de ces bateaux.

Ci dessous nous pouvons voir une étape de la construction de notre Loud en 1994 à Sfax. Après avoir dressé la structure axiale sur le chantier, les charpentiers ont posé 4 membrures de part et d’autre du maître bau. On aperçoit un gabarit posé sur la quille.
On remarque également que les charpentiers avaient tendu un cordeau entre les varangues et la quille en passant par les anguillers. La quille, l’étrave et l’étambot étaient alignées au cordeau.

Après avoir calé le Loud sur le chantier de la Plagette, nous nous sommes rendu compte que la quille présentait une flexure et n’était plus vraiment horizontale, le bateau était également légèrement vrillé, résultat de plus de 10 ans d’abandon sur les rives de l’étang de Salses dans de mauvaises conditions.
En forçant un peu sur la coque tous les jours avec des étais, nous avons réussi au bout d’un mois à remettre l’étrave et l’étambot à la verticale.

Nous avons également réalisé le plan de charpente qui permet de visualiser la façon dont sont agencées les pièces de bois constituant le bateau.
Ci dessous le plan de pont dans un plan horizontal.

L’ensemble des barrots

Une coupe longitudinale avec les membrures et le liston jaune qui fait office de préceinte.

Les membrures dans le plan horizontal

L’ étambrai constitué de fortes pièces de bois permet de fixer le mât sur la coque

a également fait l’objet de schémas côtés.

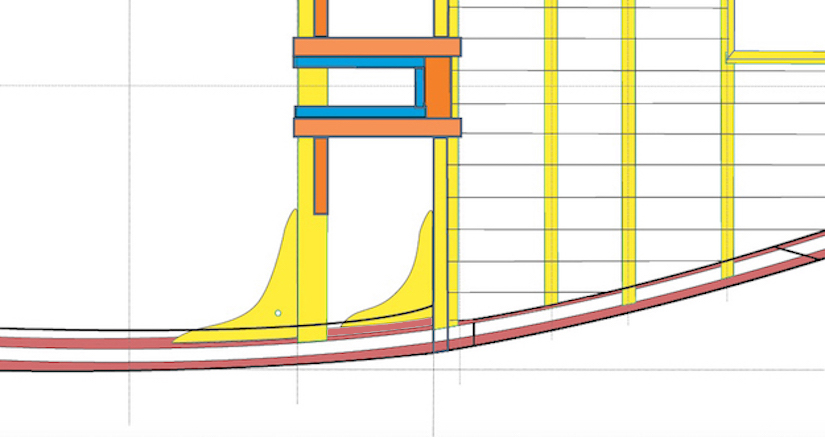

Quelques détails du plan de charpente

La réalisation du plan de charpente nous a permis de mieux comprendre les lignes du loud, en effet on peut remarquer que le sommet du pavois à l’arrière du bateau est sur une horizontale passant par le sommet de l’étrave, parallèle à la flottaison !
Que le tirant d’eau ne dépasse pas les 45 cm !
Que les ponts avant et arrière ne sont pas horizontaux et pas dans un même plan, il suivent la tonture du liston.
Que le liston jaune est plus haut de 35 cm à l’avant qu’à l’arrière et qu’il accuse une légère tonture.
Que la quille, l’étrave et l’étambot sont alignés sur une même droite non parallèle à la flottaison.
Que le bateau est « en différence », c’est à dire que sa partie arrière est plus enfoncée dans l’eau que son avant, de 14 cm exactement !

Toutes ces observations seront bien sûr à faire valider par les charpentiers de Kerkennah, ce qui sera bien utile pour réécrire l’histoire de la construction d’un loude.
